Светильники
1. Все светильники делятся:
- по способу установки: встраиваемые, подвесные, настенные, консольные, переносные.
- по месту установки: наружная установка на открытом воздухе и внутри помещения.
- по степени защиты от внешних факторов окружающей среды: для наружной установки не ниже IP65, для внутри помещений: не ниже IP20.
Степень защиты обозначается буквами IP.
- первая цифра показывает степень защищенности от проникновения пыли от 2 до 6.
- вторая цифра показывает степень защиты от проникновения воды внутрь от 0 до 8.
- по типу кривой силы света: 7 основных типов диаграмм КСС (кривая силы света), согласно ГОСТ 17677-82 формируется различными типами светодиодов, линзами, отражателями в соответствии с проектом.
- энергоэффективности: защита от короткого замыкания, перегрузки по току, перегрузки по напряжению.
- электромагнитная совместимость: согласно ГОСТ Р 51317.3.2-2006 «Совместимость технических средств. Электромагнитная эмиссия гармонических составляющих тока. Нормы и методы испытаний».
Коэффициеит мощности КПД не менее 0,85. ГОСТ Р МЭК 62384-2011.
При мощностях больше 25 Вт обязательно наличие в источнике питания схемы ККМ (корректора коэффициента мощности).
Важнейший параметр: рабочий температурный диапазон от -30 до +50°C.
2. Конструкция светильников.
Тип 1. «Классическая» схема охлаждения светодиодов можно представить в виде последовательно подключенных тепловых сопротивлений: «p-n переход кристалла - теплоотвод корпуса диода - печатная плата - теплопроводящая паста - корпус теплоотвод - окружающая среда».
Максимально допустимая температура p-n перехода кристалла светодиода 120 - 125°C, такой нагрев приводит к деградации полупроводников и снижению светового потока.
Превышение допустимой температуры кристалла возникает «благодаря» конструктивным ошибкам, технологии производства и некачественным материалам и комплектующим.

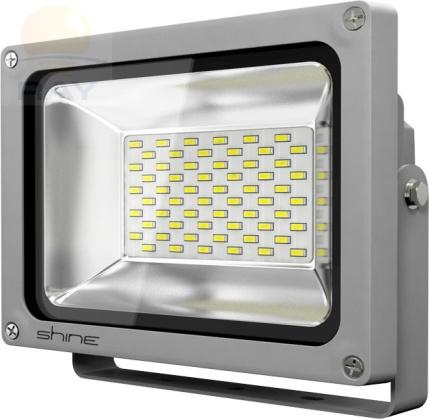

В зависимости от типа применяемых светодиодов на рынке представлены светильники:
- повышенное тепловое сопротивление на участках: «печатная плата со светодиодами - теплоотвод (корпус)».

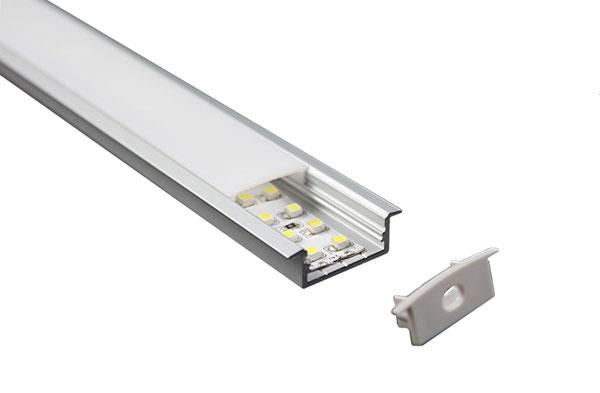

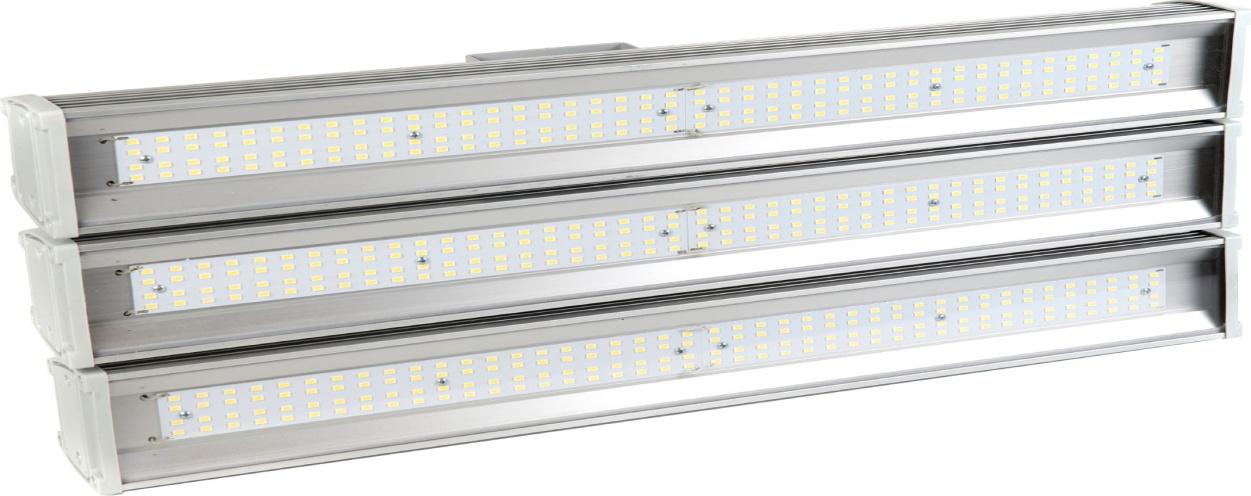

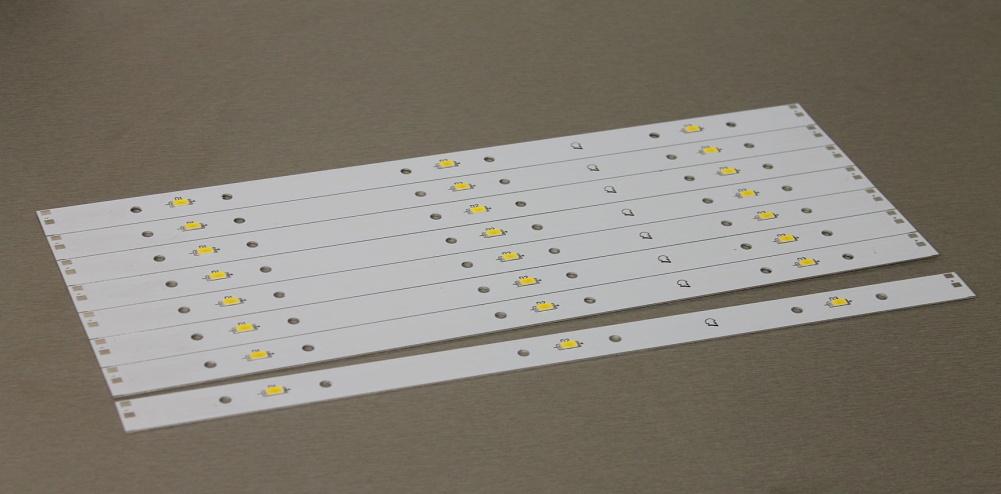

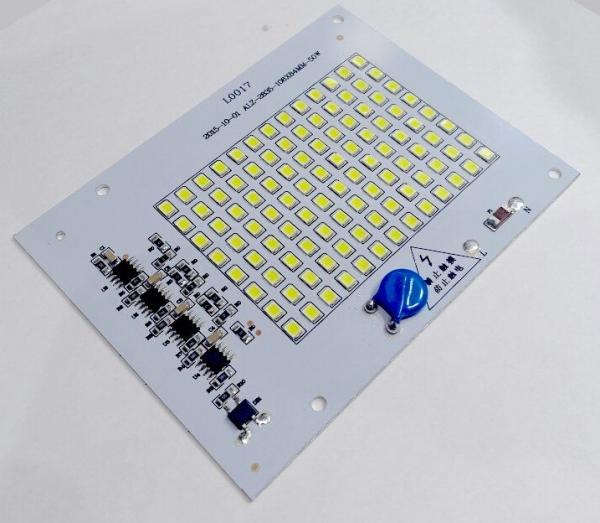

- «модуль», «матрица», «линейка» закрепляются к корпусу болтами или клепками через «теплопроводящую пасту».
- «теплопроводящая паста» в процессе работы теряет свойства (высыхает), что влечет к перегреву кристалла светодиодов и выхода из строя светильника.

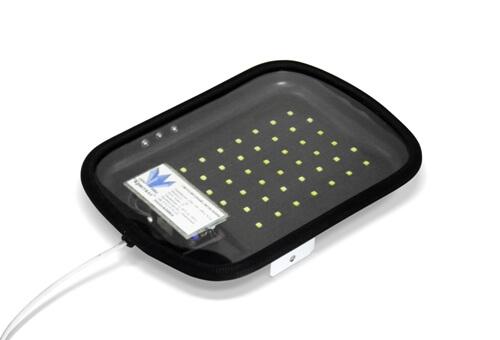

Светильник «Кристалл»
В технологии производства светильника исключены «проблемы» охлаждения.
Схему охлаждения можно представить в виде: «p-n переход кристалла - теплоотвод корпуса диода - алюминиевый корпус- окружающая среда».
Светодиоды припаяны к алюминиевому корпусу.
Светильник «Кристалл» имеет штампованный алюминиевый корпус и защитное стекло из оптического монолитного поликарбоната - 2 мм.
Светодиоды SMD монтажа CREE, световой поток до 162 лм. Максимально допустимая температура p-n перехода кристалла светодиода до 150°C.
Разработанная технология производства зарегистрирована ТУ 3461-001-68247812-2014
Все типы светильников должны быть изготовлены в соответствии с ГОСТ Р, сертифицированы, подтверждено паспортом изготовителя.
